根據索尼集團公司官方消息，索尼半導體解決方案公司（下稱“SSS”）宣布即將推出用于工業設備的IMX992短波紅外（SWIR）圖像傳感器，其有效像素高達532萬。

新傳感器采用SSS自研的Cu-Cu(銅-銅)連接技術，作為SWIR圖像傳感器，實現了小至3.45μm的像素尺寸。它還具有優化的像素結構，可有效捕捉光線，實現從可見光到不可見的短波紅外光波段的寬光譜高清成像（波長：0.4μm至1.7μm）。此外，與傳統產品相比，新的拍攝模式還可在黑暗環境中呈現高質量的圖像，顯著減少噪點。

除該產品外，索尼還將推出像素尺寸為3.45μm、有效像素為321萬的IMX993型號，進一步豐富SWIR圖像傳感器的產品矩陣。這些具有高像素?cái)?shù)和高靈敏度的新型SWIR圖像傳感器將有助于推動各類工業設備的發展。

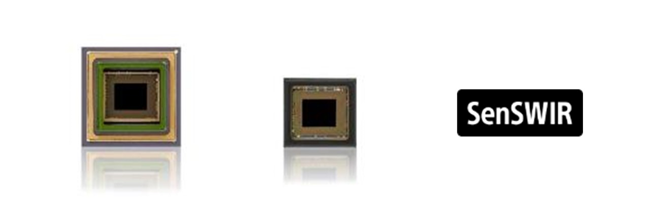

IMX992 SWIR圖像傳感器

左圖：內置電熱冷卻裝置的陶瓷封裝（PGA）

右圖: 陶瓷封裝（LGA）

近年來，工業設備領域?qū)τ谔岣呱a(chǎn)率和防止不良品流出工廠的需求不斷增加。這種情況不僅需要感測可見光的能力，還需要感測不可見光的能力。索尼SWIR圖像傳感器能夠使用單個攝像頭實現從可見光到不可見的短波紅外光范圍內絲滑的寬光譜成像，目前已被用于半導體晶片接合和缺陷檢測，以及食品生產中成分和污染物檢測等各種工藝中。

主要特點

■ 小至3.45μm像素尺寸，可實現高像素?cái)?shù)，提供高分辨率成像

在形成光接收單元的光電二極管的砷化銦鎵（InGaAs）層和形成讀出電路的硅（Si）層之間使用Cu-Cu（銅-銅）連接。這一設計使像素間距更小，從而實現了3.45μm像素尺寸。而這反過來又有助于實現緊湊的外形，并仍能提供像素?cái)?shù)，即IMX992約達532萬有效像素，IMX993約有321萬有效像素。更高的像素?cái)?shù)可以檢測到更微小的物體或在更大范圍內成像，從而在使用短波紅外光的各種檢測中顯著提高識別能力和測量精度。

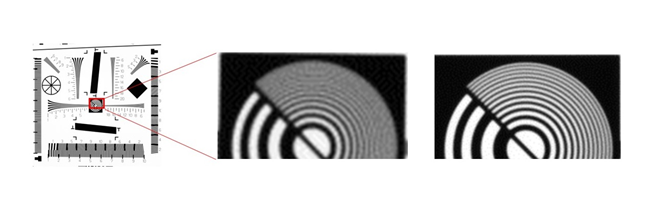

不同分辨率的SWIR圖像對比：照明波長1550nm

（左圖：其他SSS產品，134萬有效像素；右圖：IMX992）

■ 通過切換拍攝模式，在黑暗環境中也能實現低噪點成像

新拍攝模式令低噪點的成像不受環境亮度的影響。在光線有限的黑暗環境中，高轉換增益（HCG）模式可在引入最小噪聲的情況下，直接放大光電信號，從而相對減少下游的噪點。這樣能大幅減少暗處噪點的影響，從而提高識別精度。另一方面，在光線充足的明亮環境中，低轉換增益（LCG）模式可以實現高動態范圍成像。

此外，啟用雙讀取滾動快門（DRRS）可從傳感器輸出兩種不同類型的圖像。然后在相機上合成這些圖像，從而獲得噪點顯著減少的圖像。

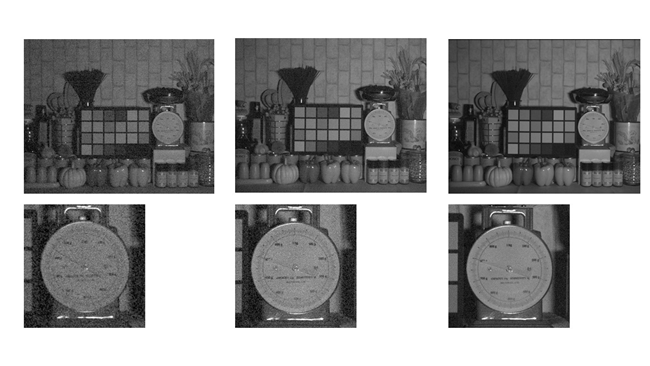

黑暗環境下的圖像質量和噪點對比: 照明波長1450nm

（左圖：其他SSS產品，134萬有效像素；中圖：IMX992，選擇HCG模式；右圖：IMX992，選擇HCG模式，啟用DRRS）

■ 優化像素結構，實現廣范圍高靈敏度的成像

SSS的SWIR圖像傳感器在頂部采用了更薄的銦磷（InP）層，避免了其吸收可見光，令可見光到達下面的砷化銦鎵（InGaAs）層，甚至在可見波長下也能實現高量子效率。新產品通過優化像素結構，在0.4μm至1.7μm的寬波長范圍內實現了更均勻的靈敏度，從而提高了量子效率。將不同波長之間的圖像質量差異縮小化，使圖像傳感器能夠用于各類工業應用，并有助于提高檢測、識別和測量應用的可靠性。

主要參數
